Bemaßung
Damit wir Deine Rampen perfekt an Dein Zuhause anpassen können, brauchen wir von Dir die genauen Maße:
Rampenlänge
Die richtige Rampenlänge hängt in erster Linie von Deiner Türzarge ab.
- Reicht die Türzarge bzw. der Türrahmen bis zum unteren Bodenniveau, sollte die Rampenlänge dem Abstand zwischen den beiden Innenseiten der Zarge entsprechen. Hierbei solltest Du die Rampenlänge insgesamt etwa 2 mm kürzer konfigurieren als Du gemessen hast, damit das Holz arbeiten kann.

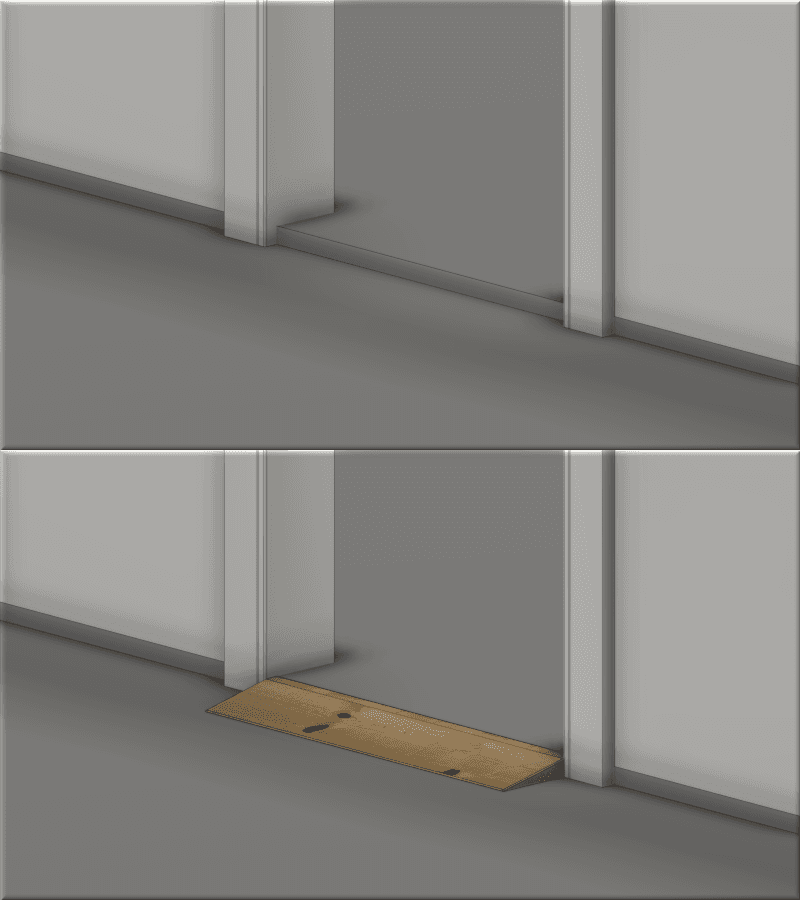

Klassische Türschwelle – Die Rampenlänge entspricht dem Abstand der Innenseiten der Türzarge - Reicht die Türzarge bzw. der Türrahmen bis zum oberen Bodenniveau (Renovierung), sollte die Rampenlänge dem Abstand zwischen den beiden Außenseite der Zarge entsprechen, sodass sich ein homogenes Gesamtbild ergibt. Da für den Einbau neuer Türen bei Schwellen üblicherweise das obere Bodenniveau zugrunde gelegt wird, entsteht häufig ein Freiraum unter dem Überstand der Zarge in Richtung des niedriger gelegenen Raumes. In diesem Fall empfehlen wir dringend die Konfiguration eines Podestes, welches sich an den schrägen Teil der Rampe anschließt und den Überhang der Türzarge unterfüttert.

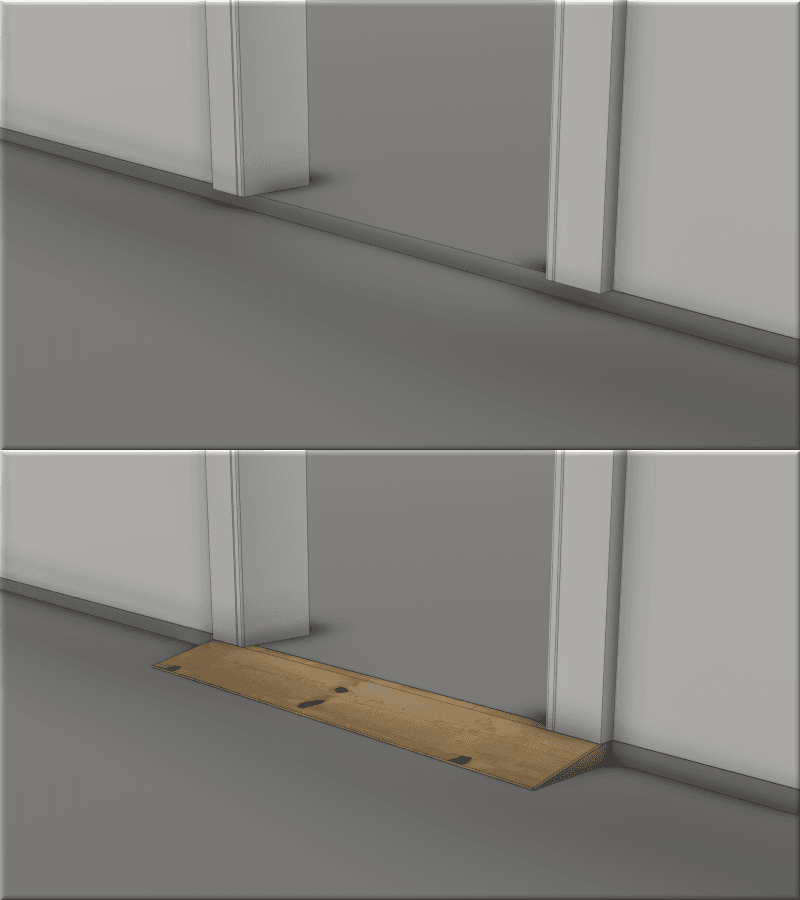

Türschwelle nach Renovierung – Die Rampenlänge entspricht dem Abstand der Außenseiten der Türzarge. Ein Podest wird hier empfohlen, um die vorhandene Türzarge zu unterfüttert und ein stimmiges Gesamtbild zu erzeugen.
Rampenhöhe
Die Zielhöhe entspricht dem Höhenunterschied, welcher mit Hilfe der Rampe überwunden werden soll. Gemessen wird die Höhe der Türschwelle vom unteren zum oberen Niveau. Wird die Rampe mit dem optional erhältlichen Montageband verbaut, entsteht hierdurch kein relevantes Aufmaß (ca. 0,15 mm), sodass diese Art der Montage nicht bei der Konfiguration der Rampenhöhe berücksichtigt werden muss. Liegt die gemessene Höhe zwischen zwei mm-Schritten, sollte immer abgerundet werden.
Beispiel:
Wird beispielsweise eine Türschwellenhöhe von 32,6 mm ermittelt, sollte die entsprechende Rampe mit 32 mm Höhe konfiguriert werden.
Podesttiefe
Das Podest schließt sich waagerecht an den schräg verlaufenden Teil der Rampe an und ist dann sinnvoll, wenn ansonsten die Türzarge oder aber eine gekürzte Tür in den niedriger gelegenen Raum übersteht. Das Podest unterfüttert diesen Überstand und sorgt somit für ein homogenes Gesamtbild.
Steigung
Unsere Rampen haben je nach Anwendungszweck unterschiedliche Steigungen:
Barrierefreiheit
- Steigung für öffentliche Bereiche
Die Steigung beträgt in diesem Fall 3,5° bzw. 6 %. Das Verhältnis zwischen Rampenhöhe und Rampentiefe beträgt etwa 1 : 17.Anwendungsfall:
Öffentliche Bereiche. Aufgrund der großen resultierenden Rampentiefe durch die sehr geringe Steigung wird diese in erster Linie in öffentlichen Bereichen verwendet.Beispiel:
Eine Rampe mit 6 cm Höhe hat eine Tiefe von 100 cm.Diese Rampen entsprechen der DIN 18040-2 Norm für Barrierefreiheit.
-
Steigung für private Bereiche:
Die Steigung beträgt in diesem Fall 10° bzw. 17 %. Das Verhältnis zwischen Rampenhöhe und Rampentiefe beträgt etwa 1 : 6.Anwendungsfall:
Private Bereiche. Diese Steigung eignet sich hervorragend im Privatbereich zur Verwendung mit Rollstuhl und Rollator.Beispiel:
Eine Rampe mit 6 cm Höhe hat eine Tiefe von 36 cm.
Saugroboter
Die Steigung unserer Türschwellenrampen für Saugroboter ist im Standardfall auf 15° festgelegt. Alle aktuellen Modelle sind mit dieser Steigung problemlos in der Lage die entsprechende Türschwelle zu überwinden. Getestet wurden beispielsweise alle aktuellen Modelle von iRobot, iLife, Xiaomi, Vorwerk und LG. Wenn Du unsicher bist, ob Dein Modell mit dieser Steigung kompatibel ist, kontaktiere uns bitte.
Wir klären das dann für Dich ab.
Download
Diese Messanleitung kannst Du hier herunterladen.
